H264基础知识入门

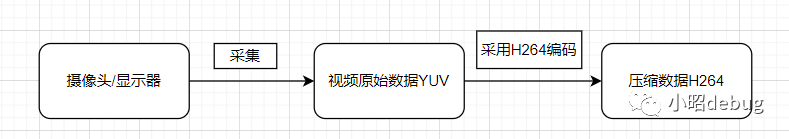

上一篇视频基础，有讲到视频的原始数据YUV，相比RBG，数据确实减少了，但还是一个非常大数据量，会占用很大空间以及在给网络传输带来很大压力。所以必须要对视频进行压缩，减少占用空间。这里主要分享H264编码技术，压缩和编码是一回事。

H264压缩比是百分之一 ，能将100M的YUV数据压缩到接近1M数据大小。

什么是GOP？

一组强相关的图像帧。

将一个视频拉长，帧比较多的时候，对帧进行分组，分组的要求是每一组帧的相关性较强。举例 把做相同动作的帧放在一组。（这一组图像只是发生了细微的差别，变化较单调）。

I帧P帧B帧

• I帧(intraframe frame),关键帧。

采用帧内**压缩技术。I帧是所有数据帧最关键的帧，如果缺少了I帧，后面的数据帧将无法使用。IDR帧属于I帧。举例我将GOP中第一帧就可以称作I帧。在编码时，I帧是不需要参考前后帧数据，是独立编码。**GOP至少有一个I帧**。**

• P帧(forward Predicted frame)，向前参考帧。

压缩时，只参考前面已经处理的帧，采用帧间压缩技术。它占I帧的一半大小。

• B帧(Bidirectionally predicted frame)，双向参考帧。

压缩时，既参考前面已经处理的帧，也参考后面的帧，帧间压缩技术。它占I帧1/4大小。压缩率变高

既然B帧占用空间小？是不是B帧越多越好？

虽然B帧的压缩率是最高，但是他同时带来一个问题， 他占用的CPU以及耗时非常多，既然耗时，在实时直播视频情况就会导致一个延迟的情况。如果只是想减少空间大小，B帧将是一个很好的选择。根据情况，来选择对应的策略。****所以一般在直播中是没有B帧，只有I帧和P帧。****

编码后数据，根据I帧P帧B帧的特性，在解码的过程是按I帧、P帧和B帧进行解码，文件播放还是按I帧、B帧和P帧顺序播放。

IDR帧和I帧的关系。

IDR(Instantannous Decoder Refresh) 解码器立即刷新

作用：在解码的过程，一旦有一帧数据出现错误，将是无法恢复的过程，后面数据帧不能使用。当有了IDR帧，解码器收到IDR帧时，就会将缓冲区的数据清空，找到第一个IDR帧，重新解码。I和IDR帧都使用帧内预测，在编码解码中为了方便，首个I帧要和其他I帧区别开，把第一个I帧叫IDR，这样方便控制编码和解码流程。IDR帧必须是一个I帧，但是I帧不一定是IDR帧，这个帧出现的时候，是告诉解码器，可以清除掉所有的参考帧，这是一个全新的序列，新的GOP已经开始。I帧有被跨帧参考的可能,IDR不会。

每个GOP中的第一帧就是IDR帧。

IDR帧是一种特殊的I帧。

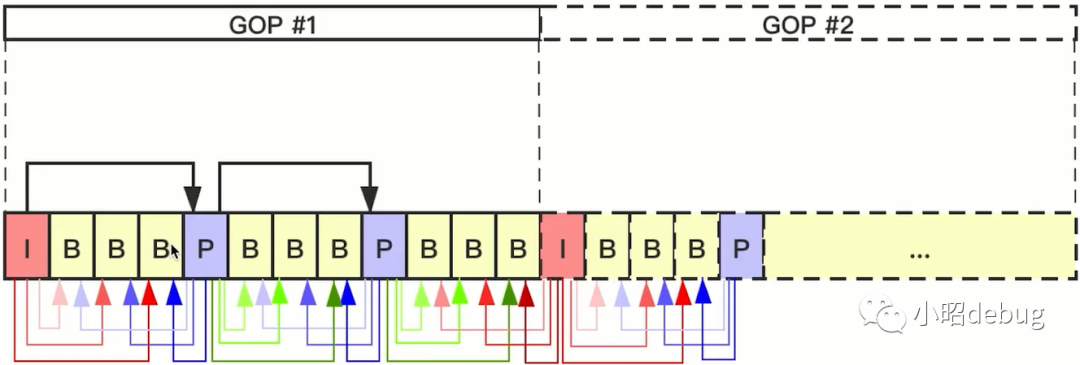

帧与分组的关系：

SPS与PPS参数

成对出现的一组参数数据，在IDR帧之前

SPS(Sequence Parmeter Set)

序列参数集，作用于一串连续的视频图像。如****seq_prameter_set_id、帧数及POC(picture order count)的约束、参考帧数目、解码图像尺寸和帧场编码模式选择标识**等。GOP的参数设置。**

PPS

图像参数集，作用于视频序列中的图像。如****pic_parameter_set_id、熵编码模式选择标识、片组数目、初始量化和去方块滤波系数调整标识**等**

H264的压缩技术

由一系列技术组成的压缩集。

有损压缩技术：

帧内压缩**，解决的是**空域数据**冗余问题。例如：一个人物的背景图像是一样，那么可以使用非常小的数据量进行存储。**

帧间压缩**，解决的时域数据冗余问题。在时间上进行压缩，参考前面帧数据压缩。前面提到IBP帧就是。**

无损压缩技术：

整数离散余弦变换(DCT)**，将空间上的相关性变为频域上无关的数据然后进行量化。**

CABAC压缩** **

宏块

宏块是****视频压缩操作的基本单元**，把几个像素划分成一个宏块，例如8x8,4x4,4x8,8x4等。**

无论是****帧内压缩还是帧间压缩**，它们都以宏块为单位。**

如果图像细节较多，宏块一般要划分更小一些。对于背景细节较少，宏块可以设置大些，这样编码处理会更快。

划分后进行编码，得到数据将会很小，只要得到特定的纹理数据就行了。

宏块划分越仔细，对图像的压缩控制更加有效。

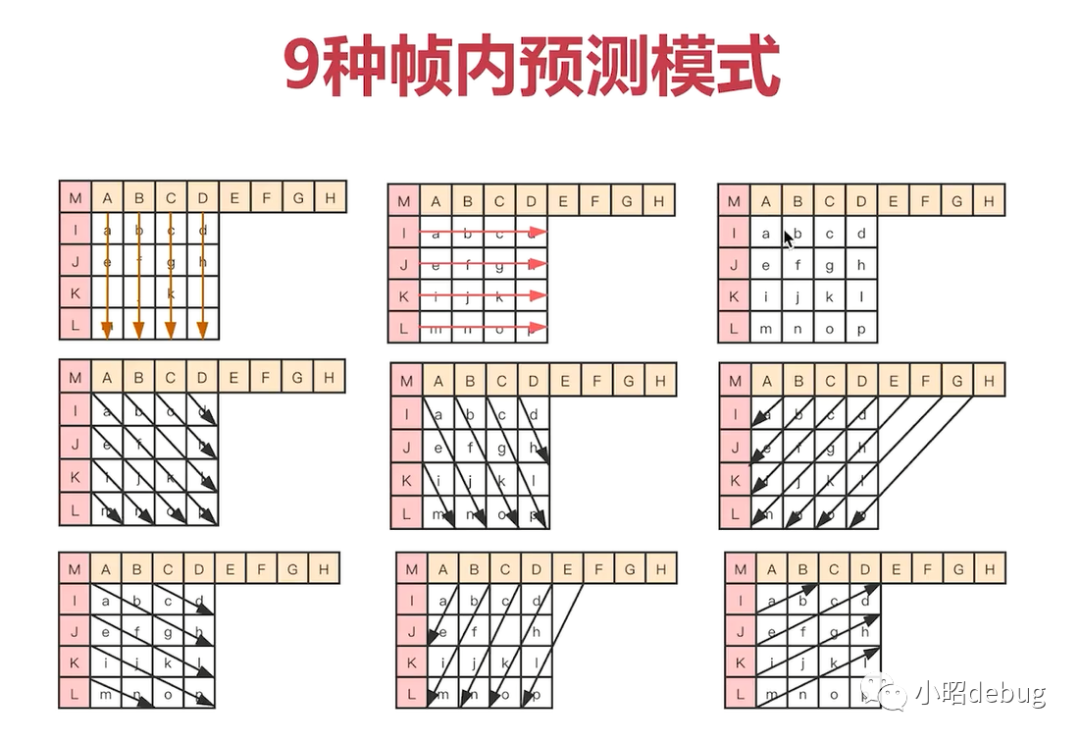

帧内压缩的理论

人对亮度的敏感度超出色度，YUV很容易将亮度与色度分开。

相邻像素差别不大，所以可以进行宏块预测。

进行预测出来的图像，不是直接拿来用，出来图像会有一些模糊，加入****帧内预测残差值**，得到更加准确的图像。**

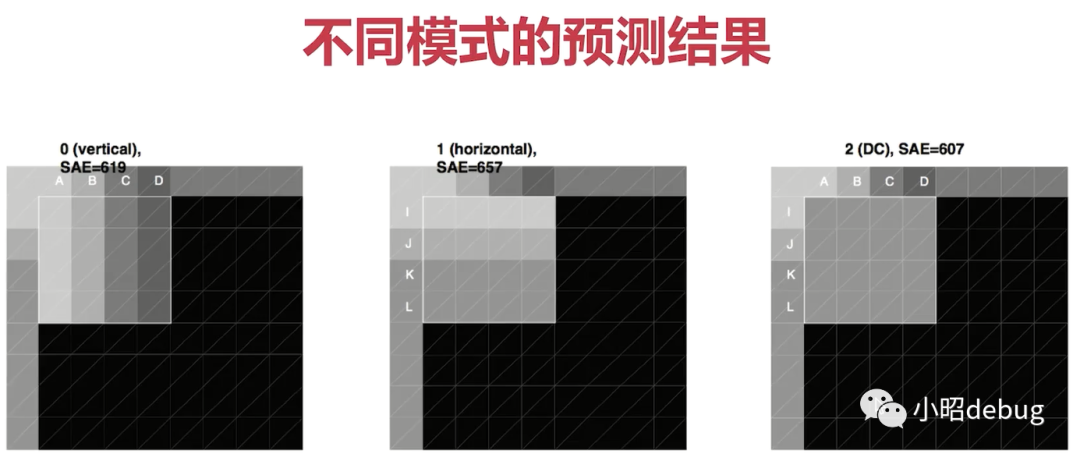

帧内预测残差值

得到的图像数据 = Prediction Mode Info + Resident Picture ，与原始图像对比，还有出现一些色度上的偏差。因为是损压缩，在一定上会有一些误差出现，影响不大。

帧间压缩技术** **

P帧和B帧压缩。

帧间压缩一定是在同一个GOP进行图像压缩。

• 参考帧，后面的帧参考前面的帧。记录运动矢量，运动估计(宏块匹配 + 运动矢量)，运动补偿(解码 ，加入****残差值**)**
• 宏块查找 做运动估计，查找宏块，对比两者间的相似性，相似度越高，就认为是目标宏块，并记录对应的宏块的坐标(运动矢量)。
• 宏块查找算法：三步搜索、二维对数搜索、四步搜索和钻石搜索。

宏块与宏块间，一样有差异，需要加入残差值。解码过程需要其运动矢量和残差值，才能得到与原始图像相近的图像。

问题查找：

视频花屏原因:

GOP分组中有帧丢失，会造成解码端的图像发生错误，这会出现马赛克。运动矢量和残差值都没有，更别说I帧，实际后面的所有数据都无法解码出来。

视频卡顿:

为了避免花屏问题的发生，当发现帧丢失时，就丢弃GOP内的所有帧，直到下一个IDR帧重新刷新图像。

I帧是按照帧周期来的，需要一个比较长的时间周期，如果在下一帧来之前不显示后来的图像，那么视频就静止不动了，这就是出现了所谓的卡顿现象。

经过有损压缩，还不够小，进一步压缩，在经过无损压缩—1、DCT变换：将分散的数据集中起来 2、CABAC压缩 H.264(VLC压缩 MPEG2)。

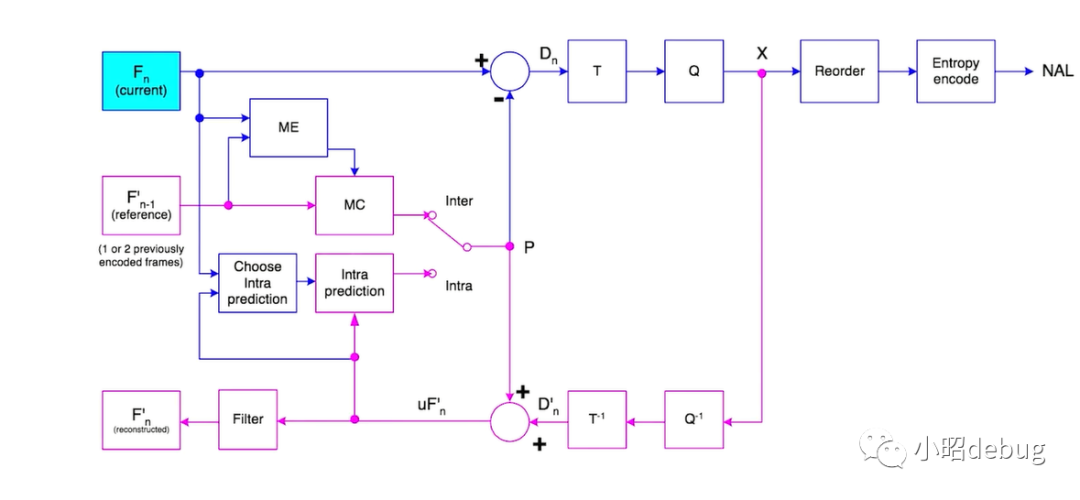

H264编码流程

编码：

帧内压缩 →帧内预测模式Choose →每个宏块预测模式计算出来→得到推算数据IN 与当前帧对比得到残差值→然后就是无损编码 →经过转换变换→量化 CABAC →拆包→打成NAL头

帧间压缩→经过运动评估ME(对宏块匹配查找) →得到运动矢量 MC→推算出图像数据→得到图片再与当前帧对比得到残差值→经过转换变换→量化 CABAC →拆包→打成NAL头

H264码流

• NAL层

Network Abstraction Layer ,视频数据网络抽象层，方便网络传输。出现丢包、乱序，NAL层可以起到纠错的功能。

• VCL层 Video Coding Layer 视频数据编码层。

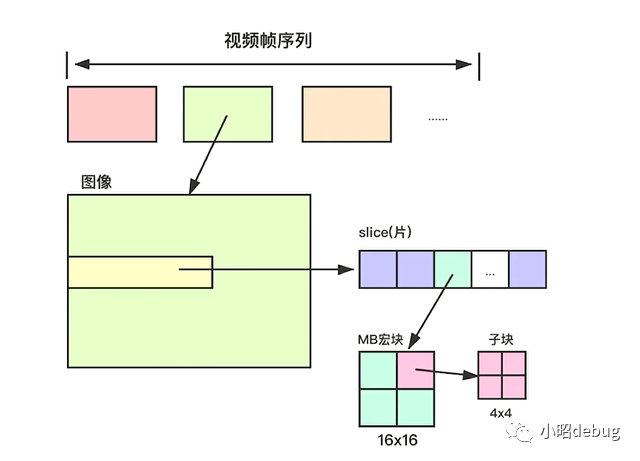

VCL结构关系:

一般一个slice对应一个图像。

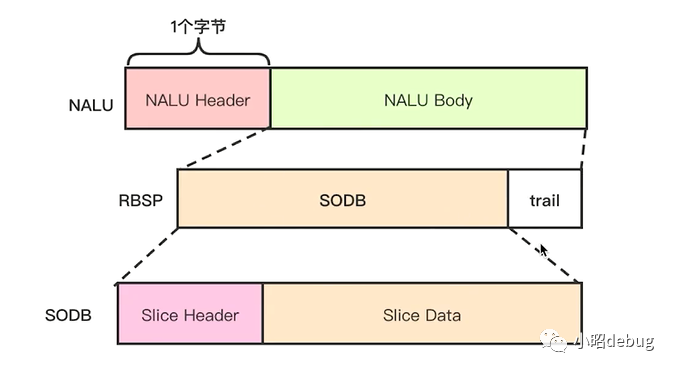

码流基本概念

• SODB String Of Data Bits 二进制数据串

帧内编码 帧间编码 熵编码出来的数据 没做任何处理的二进制数据串

原始数据比特流，长度不一定是8的倍数，故需要补齐。它是由VCL层产生的。

• RBSP Raw Byte Sequence Payload 按字节存储的数据

SODB+trailing bits 一般以8整数倍

算法是如果SODB最后一个字节不对齐，则补1和多个0。

• NALU

NAL Header(1B）+RBSP

NAL Unit单元

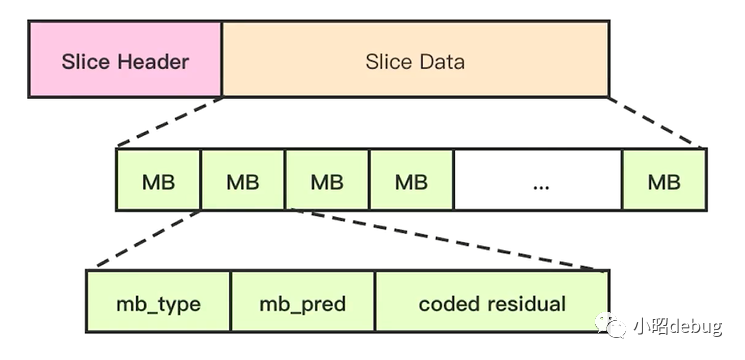

slien数据结构

如果要保存文件，需要加入Startcode，不然播放器不知道每个NAL的分隔符是什么，无法进行解码播放。如果是网络传输，RTP格式不需要startcode

MB data：宏块类型、宏块的预测值和残差值。

原文链接：https://mp.weixin.qq.com/s/SJblG5lj8nzQweM1VnRTEA

H264基础知识入门

上一篇视频基础，有讲到视频的原始数据YUV，相比RBG，数据确实减少了，但还是一个非常大数据量，会占用很大空间以及在给网络传输带来很大压力。所以必须要对视频进行压缩，减少占用空间。这里主要分享H264编码技术，压缩和编码是一回事。

H264压缩比是百分之一 ，能将100M的YUV数据压缩到接近1M数据大小。

什么是GOP？

一组强相关的图像帧。

将一个视频拉长，帧比较多的时候，对帧进行分组，分组的要求是每一组帧的相关性较强。举例 把做相同动作的帧放在一组。（这一组图像只是发生了细微的差别，变化较单调）。

I帧P帧B帧

• I帧(intraframe frame),关键帧。

采用帧内**压缩技术。I帧是所有数据帧最关键的帧，如果缺少了I帧，后面的数据帧将无法使用。IDR帧属于I帧。举例我将GOP中第一帧就可以称作I帧。在编码时，I帧是不需要参考前后帧数据，是独立编码。**GOP至少有一个I帧**。**

• P帧(forward Predicted frame)，向前参考帧。

压缩时，只参考前面已经处理的帧，采用帧间压缩技术。它占I帧的一半大小。

• B帧(Bidirectionally predicted frame)，双向参考帧。

压缩时，既参考前面已经处理的帧，也参考后面的帧，帧间压缩技术。它占I帧1/4大小。压缩率变高

既然B帧占用空间小？是不是B帧越多越好？

虽然B帧的压缩率是最高，但是他同时带来一个问题， 他占用的CPU以及耗时非常多，既然耗时，在实时直播视频情况就会导致一个延迟的情况。如果只是想减少空间大小，B帧将是一个很好的选择。根据情况，来选择对应的策略。****所以一般在直播中是没有B帧，只有I帧和P帧。****

编码后数据，根据I帧P帧B帧的特性，在解码的过程是按I帧、P帧和B帧进行解码，文件播放还是按I帧、B帧和P帧顺序播放。

IDR帧和I帧的关系。

IDR(Instantannous Decoder Refresh) 解码器立即刷新

作用：在解码的过程，一旦有一帧数据出现错误，将是无法恢复的过程，后面数据帧不能使用。当有了IDR帧，解码器收到IDR帧时，就会将缓冲区的数据清空，找到第一个IDR帧，重新解码。I和IDR帧都使用帧内预测，在编码解码中为了方便，首个I帧要和其他I帧区别开，把第一个I帧叫IDR，这样方便控制编码和解码流程。IDR帧必须是一个I帧，但是I帧不一定是IDR帧，这个帧出现的时候，是告诉解码器，可以清除掉所有的参考帧，这是一个全新的序列，新的GOP已经开始。I帧有被跨帧参考的可能,IDR不会。

每个GOP中的第一帧就是IDR帧。

IDR帧是一种特殊的I帧。

帧与分组的关系：

SPS与PPS参数

成对出现的一组参数数据，在IDR帧之前

SPS(Sequence Parmeter Set)

序列参数集，作用于一串连续的视频图像。如****seq_prameter_set_id、帧数及POC(picture order count)的约束、参考帧数目、解码图像尺寸和帧场编码模式选择标识**等。GOP的参数设置。**

PPS

图像参数集，作用于视频序列中的图像。如****pic_parameter_set_id、熵编码模式选择标识、片组数目、初始量化和去方块滤波系数调整标识**等**

H264的压缩技术

由一系列技术组成的压缩集。

有损压缩技术：

帧内压缩**，解决的是**空域数据**冗余问题。例如：一个人物的背景图像是一样，那么可以使用非常小的数据量进行存储。**

帧间压缩**，解决的时域数据冗余问题。在时间上进行压缩，参考前面帧数据压缩。前面提到IBP帧就是。**

无损压缩技术：

整数离散余弦变换(DCT)**，将空间上的相关性变为频域上无关的数据然后进行量化。**

CABAC压缩** **

宏块

宏块是****视频压缩操作的基本单元**，把几个像素划分成一个宏块，例如8x8,4x4,4x8,8x4等。**

无论是****帧内压缩还是帧间压缩**，它们都以宏块为单位。**

如果图像细节较多，宏块一般要划分更小一些。对于背景细节较少，宏块可以设置大些，这样编码处理会更快。

划分后进行编码，得到数据将会很小，只要得到特定的纹理数据就行了。

宏块划分越仔细，对图像的压缩控制更加有效。

帧内压缩的理论

人对亮度的敏感度超出色度，YUV很容易将亮度与色度分开。

相邻像素差别不大，所以可以进行宏块预测。

进行预测出来的图像，不是直接拿来用，出来图像会有一些模糊，加入****帧内预测残差值**，得到更加准确的图像。**

帧内预测残差值

得到的图像数据 = Prediction Mode Info + Resident Picture ，与原始图像对比，还有出现一些色度上的偏差。因为是损压缩，在一定上会有一些误差出现，影响不大。

帧间压缩技术** **

P帧和B帧压缩。

帧间压缩一定是在同一个GOP进行图像压缩。

• 参考帧，后面的帧参考前面的帧。记录运动矢量，运动估计(宏块匹配 + 运动矢量)，运动补偿(解码 ，加入****残差值**)**
• 宏块查找 做运动估计，查找宏块，对比两者间的相似性，相似度越高，就认为是目标宏块，并记录对应的宏块的坐标(运动矢量)。
• 宏块查找算法：三步搜索、二维对数搜索、四步搜索和钻石搜索。

宏块与宏块间，一样有差异，需要加入残差值。解码过程需要其运动矢量和残差值，才能得到与原始图像相近的图像。

问题查找：

视频花屏原因:

GOP分组中有帧丢失，会造成解码端的图像发生错误，这会出现马赛克。运动矢量和残差值都没有，更别说I帧，实际后面的所有数据都无法解码出来。

视频卡顿:

为了避免花屏问题的发生，当发现帧丢失时，就丢弃GOP内的所有帧，直到下一个IDR帧重新刷新图像。

I帧是按照帧周期来的，需要一个比较长的时间周期，如果在下一帧来之前不显示后来的图像，那么视频就静止不动了，这就是出现了所谓的卡顿现象。

经过有损压缩，还不够小，进一步压缩，在经过无损压缩—1、DCT变换：将分散的数据集中起来 2、CABAC压缩 H.264(VLC压缩 MPEG2)。

H264编码流程

编码：

帧内压缩 →帧内预测模式Choose →每个宏块预测模式计算出来→得到推算数据IN 与当前帧对比得到残差值→然后就是无损编码 →经过转换变换→量化 CABAC →拆包→打成NAL头

帧间压缩→经过运动评估ME(对宏块匹配查找) →得到运动矢量 MC→推算出图像数据→得到图片再与当前帧对比得到残差值→经过转换变换→量化 CABAC →拆包→打成NAL头

H264码流

• NAL层

Network Abstraction Layer ,视频数据网络抽象层，方便网络传输。出现丢包、乱序，NAL层可以起到纠错的功能。

• VCL层 Video Coding Layer 视频数据编码层。

VCL结构关系:

一般一个slice对应一个图像。

码流基本概念

• SODB String Of Data Bits 二进制数据串

帧内编码 帧间编码 熵编码出来的数据 没做任何处理的二进制数据串

原始数据比特流，长度不一定是8的倍数，故需要补齐。它是由VCL层产生的。

• RBSP Raw Byte Sequence Payload 按字节存储的数据

SODB+trailing bits 一般以8整数倍

算法是如果SODB最后一个字节不对齐，则补1和多个0。

• NALU

NAL Header(1B）+RBSP

NAL Unit单元

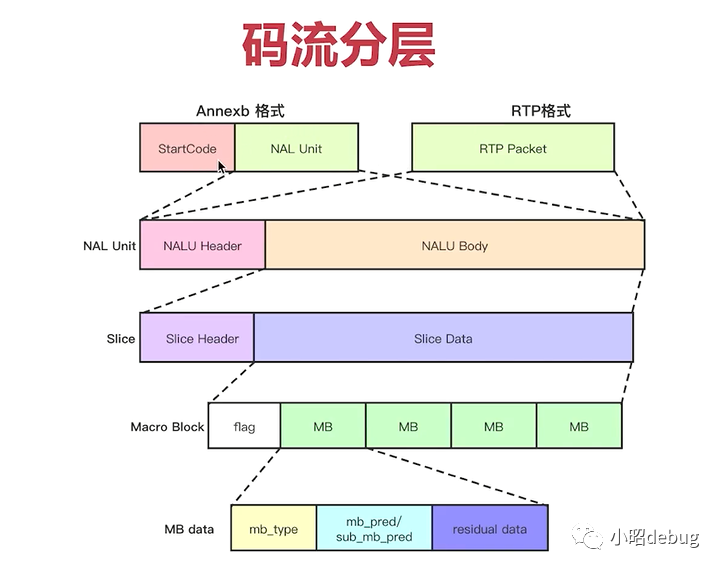

slien数据结构
