【音视频开发】基础知识(1)——图像基本概念

音视频开发进阶 2022-11-23 21:48:18 25

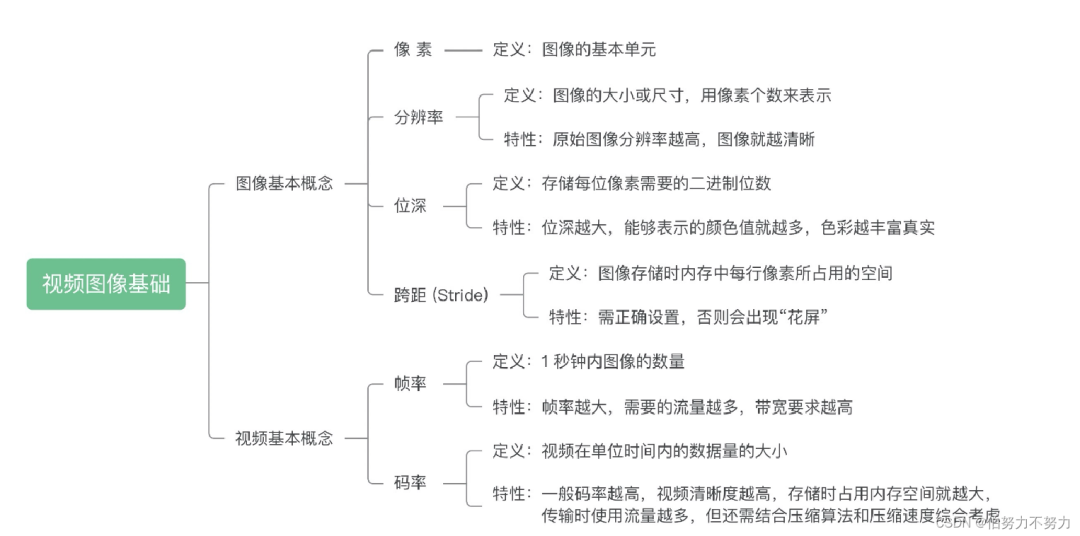

【音视频开发】基础知识(1)——图像基本概念

像素是图像的基本单元,一个个像素就组成了图像。你可以认为像素就是图像中的一个点。**在下面这张图中,你可以看到一个个方块,这些方块就是像素。**


分辨率

图像(或视频)的分辨率是指图像的大小或尺寸。我们一般用像素个数来表示图像的尺寸。比如说一张1920x1080的图像,前者1920指的是该图像的宽度方向上有1920个像素点,而后者1080指的是图像的高 度方向上有1080个像素点。

视频行业常见的分辨率有QCIF (176x144)、CIF (352x288)、D1 (704x576或720x576),还有我们 比较熟悉的360P (640x360)、720P (1280x720)、1080P (1920x1080)、4K (3840x2160)、8K (7680x4320)等。

图片1 .像素就只是一个帯有颜色的小块。2.不能简单地认为分辨率数值越高的图像就越清晰。

原始图像的话,分辨率越高确实会越清晰,但是我们看到的 图像往往是经过后期处理的,比如放大缩小,或者磨皮美颜。经过处理过后的图像,尤其是放大之后的图 像,分辨率很高,但是它并没有很清晰。

因为放大的图像是通过"插值"处理得到的,而插值的像素是使用邻近像素经过插值算法计算得到的, 跟实际相机拍摄的像素是不一样的,相当于"脑补"出来的像素值。

位深

一般来说,我们看到的彩色图像中,都有三个通道,这三个通道就是R、G、B通道,(有的时候还会有Alpha值,代表透明度) 通常R、G、B各占8个位,我们称这种图像是8bit图像,而这个8bit就是位深,****位深越大,我们能够表示的颜色值就越多**,目前我们大多数情 况下看到的图像以及视频还是8bit位深的。**

Stride

Stride也可以称之为跨距,指的是图像存储时内存中每行像素所占用的 空间。****跨距为了能够快速读取一行像素,我们一般会对内存中的图像实现内存对齐,比如16字节对齐。****

举个例子,我们现在有一张RGB图像,分辨率是1278x720。我们将它存储在内存当中,一行像素需要 1278x3 = 3834个字节,3834除以16无法整除。因此,没有16字节对齐。所以如果需要对齐的话,我们需 要在3834个字节后面填充6个字节,也就是3840个字节做16字节对齐,这样这幅图像的Stride就是3840 了。如下图所示:图片也就是说,每读取一行数据时候需要跳过这多余的6个字节

帧率

FPS(frame per second 每秒钟要多少帧画面) 帧率:影响画面流畅度,与画面流畅度成正比:帧率越大,画面越流畅;帧率越小,画面越有跳动感。

码率

编码器每秒编出的数据大小,单位是kbps,比如800kbps代表编码器每秒产生800kb(或100KB)的数据。


RGB

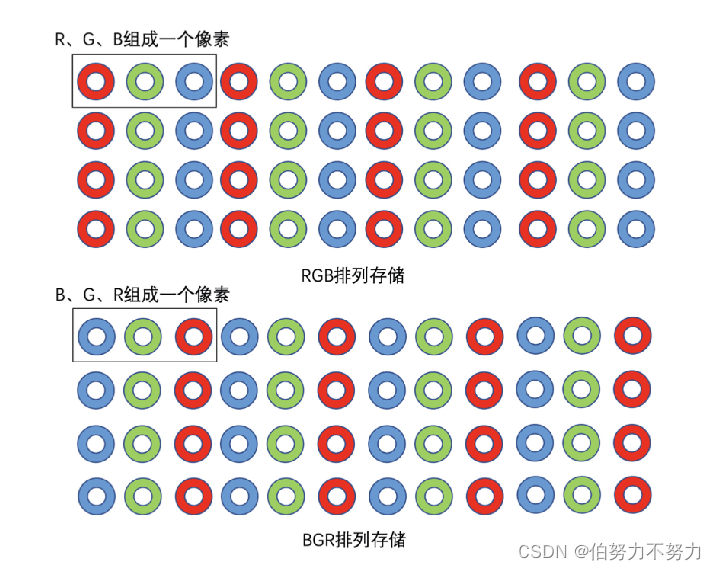

RGB中的值不一定是按R-G-B顺序排列的,也可能是G-B-R顺序图片

YUV

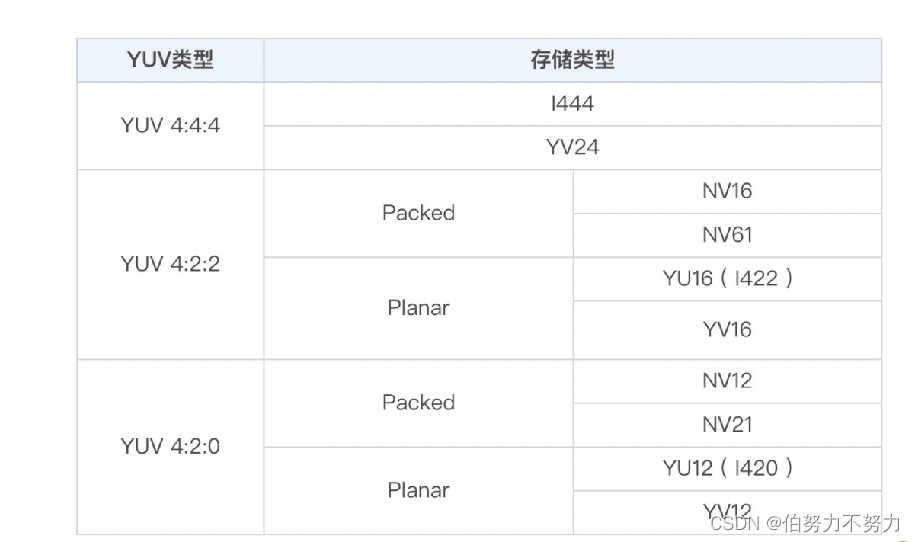

YUV 颜色编码采用的是 明亮度 和 色度 来指定像素的颜色。其中,Y 表示明亮度(Luminance、Luma),而 U 和 V 表示色度(Chrominance、Chroma)。YUV主要分为YUV 4:4:4,YUV 4:2:2,YUV 4:2:0几种常用类型。图片



1.YUV 4:4:4, 每一个Y对应一组UV。2.YUV 4:2:2,每两个Y共用一组UV。3.YUV 4:2:0,每四个Y共用一组UV。

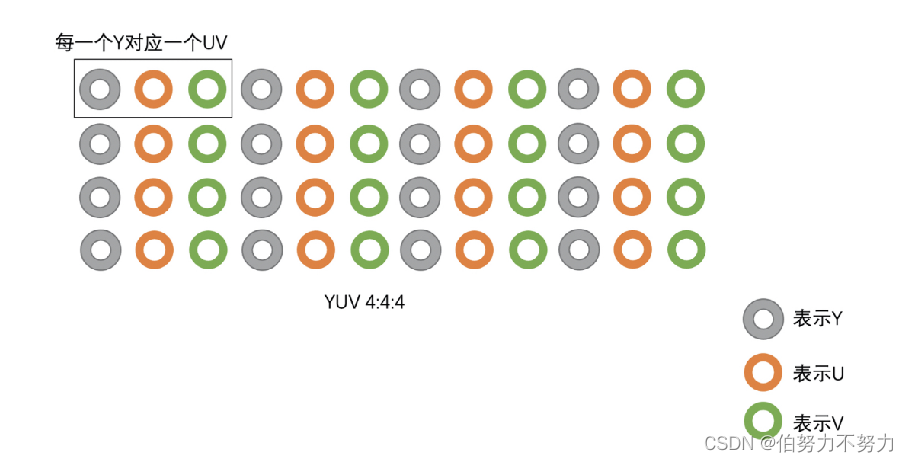

1.YUV 4:4:4采样

1个像素存储示意图图片举个例子 :假如图像像素为:[Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3] 那么采样的码流为:Y0 U0 V0 Y1 U1 V1 Y2 U2 V2 Y3 U3 V3 最后映射出的像素点依旧为 [Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3]

这种采样方式的图像和 RGB 颜色模型的图像大小是一样,并没有达到节省带宽的目的

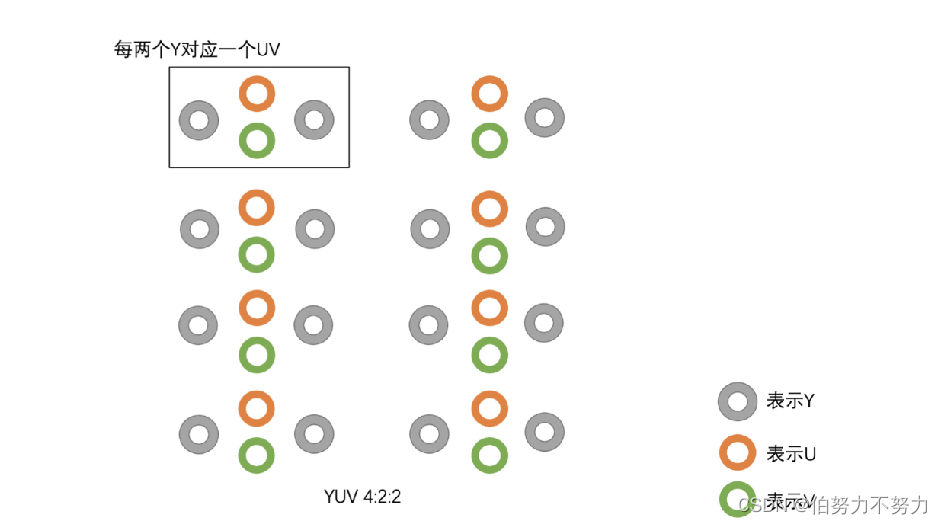

2.YUV 4:2:2 采样

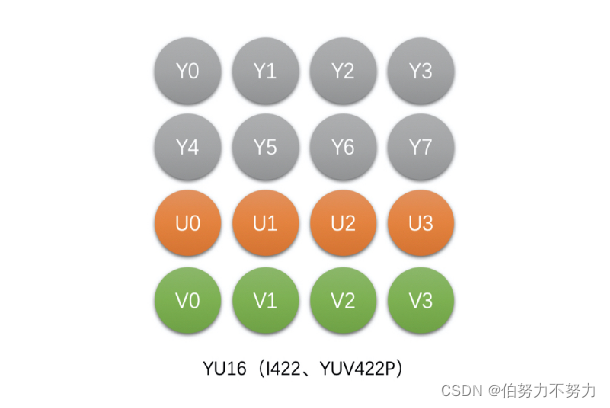

有4种类型 1)YU16 (或者称为I422、YUV422P),Planar格式图片

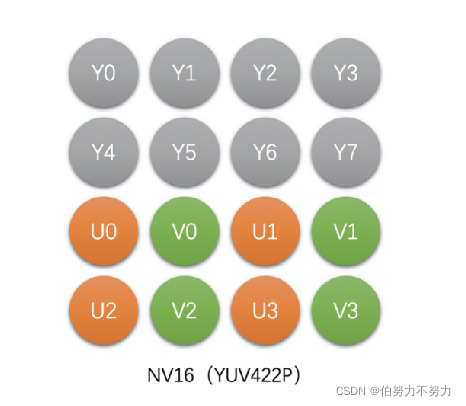

2)YV16 (YUV422P),Planar格式图片3)NV16(YUV422SP),Packed格式图片

4)NV61(YUV422SP),Packed格式图片举个例子 :假如图像像素为:[Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3] 那么采样的码流为:Y0 U0 Y1 V1 Y2 U2 Y3 V3 其中,每采样过一个像素点,都会采样其 Y 分量,而 U、V 分量就会间隔一个采集一个。最后映射出的像素点为 [Y0 U0 V1]、[Y1 U0 V1]、[Y2 U2 V3]、[Y3 U2 V3]

*一张 1280 720 大小的图片,在 YUV 4:2:2 采样时的大小为:**

(1280 720 8 + 1280 720 0.5 8 2)/ 8 / 1024 / 1024 = 1.76 MB 。

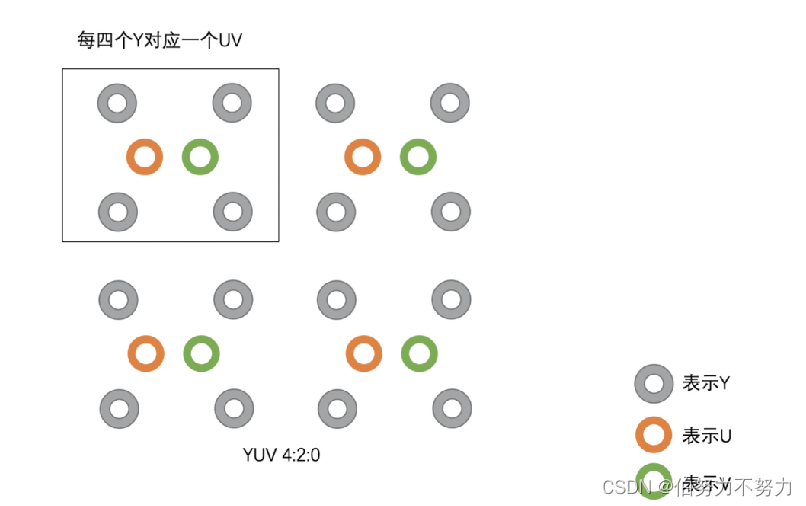

3.YUV 4:2:0

1)YU12(I420,YUV420P),Planar格式图片2)YV12(YUV420P),Planar格式图片3)NV12(YUV420SP),Packed格式图片4)NV21(YUV420SP),Packed格式图片举个例子 :假设图像像素为:[Y0 U0 V0]、[Y1 U1 V1]、 [Y2 U2 V2]、 [Y3 U3 V3] [Y5 U5 V5]、[Y6 U6 V6]、 [Y7 U7 V7] 、[Y8 U8 V8] 那么采样的码流为:Y0 U0 Y1 Y2 U2 Y3 Y5 V5 Y6 Y7 V7 Y8 其中,每采样过一个像素点,都会采样其 Y 分量,而 U、V 分量就会间隔一行按照 2 : 1 进行采样。最后映射出的像素点为:[Y0 U0 V5]、[Y1 U0 V5]、[Y2 U2 V7]、[Y3 U2 V7] [Y5 U0 V5]、[Y6 U0 V5]、[Y7 U2 V7]、[Y8 U2 V7]

*一张 1280 720 大小的图片,在 YUV 4:2:0 采样时的大小为:**

(1280 720 8 + 1280 720 0.25 8 2)/ 8 / 1024 / 1024 = 1.32 MB 。

YUV 存储格式

YUV 的存储格式,有两种: ****planar 平面格式** 指先连续存储所有像素点的 Y 分量,然后存储 U 分量,最后是 V 分量。 **packed 打包模式** 指每个像素点的 Y、U、V 分量是连续交替存储的。**图片

RGB 到 YUV 的转换

对于图像显示器来说,它是通过 RGB 模型来显示图像的,而在传输图像数据时又是使用 YUV 模型,这是因为 YUV 模型可以节省带宽。因此就需要采集图像时将 RGB 模型转换到 YUV 模型,显示时再将 YUV 模型转换为 RGB 模型。RGB 到 YUV 的转换,就是将图像所有像素点的 R、G、B 分量转换到 Y、U、V 分量。有如下公式进行转换:


原文链接:https://mp.weixin.qq.com/s/YHCZdWRNKV9WXekLKpBUiA
